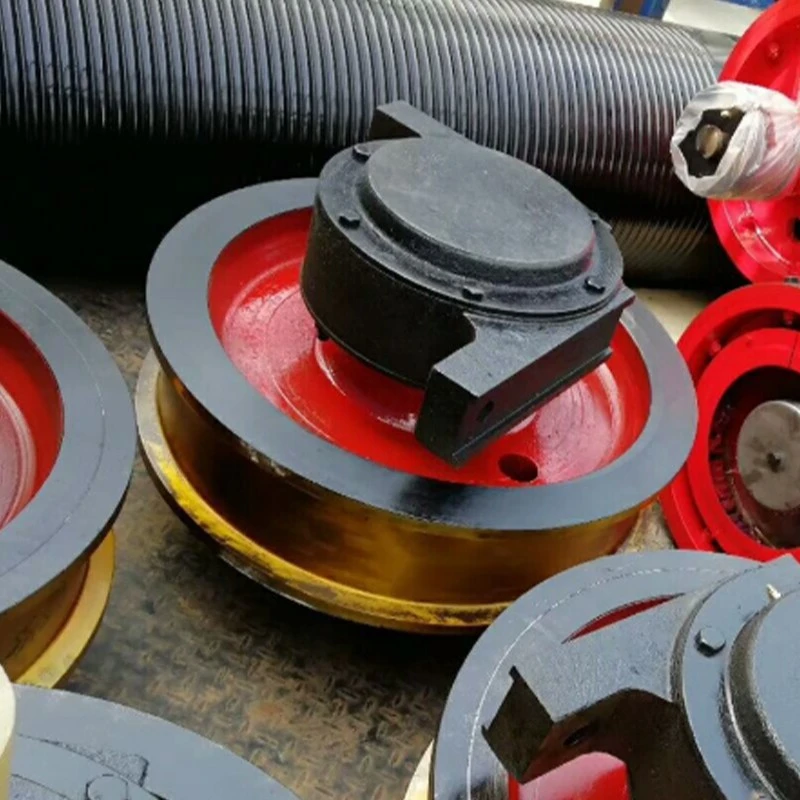

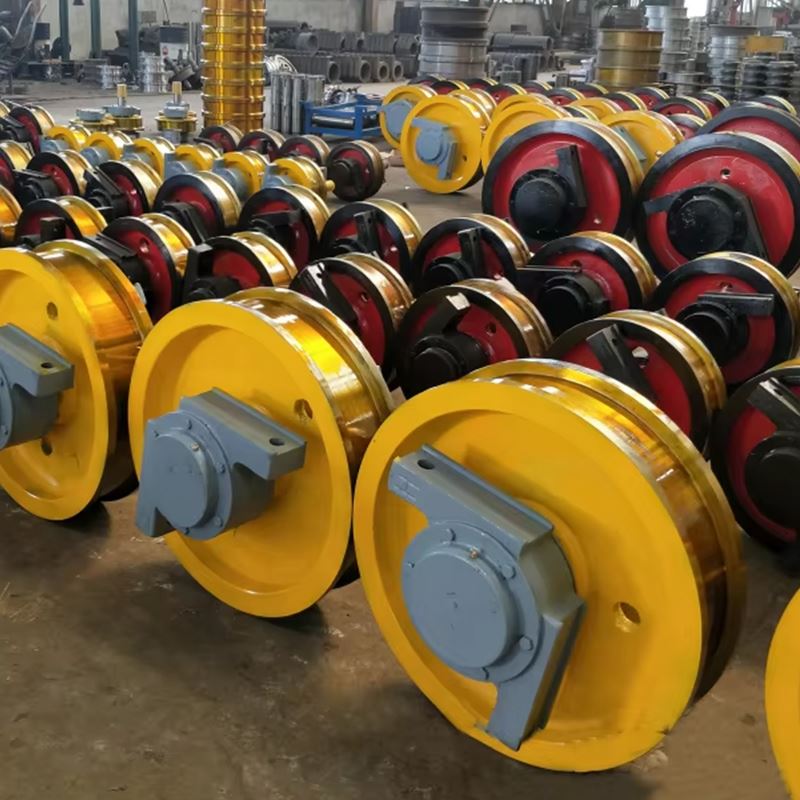

زاوية الحمل صندوق العجلة رافعة

وصف المنتجات







تعد كتلة عجلة حمل الزاوية ذات الزاوية مكونات رئيسية في آلية تشغيل الرافعة ، وتستخدم بشكل أساسي لدعم حمل الرافعة وتحقيق حركة ناعمة على طول السكك الحديدية.

يتم تقسيم كتلة عجلة رافعة الحاملة الزاوية إلى كتلة عجلات واحدة وكتلة عجلات مزدوجة. يتم استخدام كتلة العجلات أحادية النطق لعجلات الجري العربة من الرافعات العلوية. يحتوي إطار العربة على نطاق صغير ، وصرقة جيدة ، وليس من السهل خروجها. يتم استخدام كتلة العجلات المزدوجة للعجلات الرافعة من الرافعات العلوية. تتميز الرافعة بمدى كبير ، وعجلات لها شفات على كلا الجانبين لمنع انحراف عن السلف.

حمولة موثوقة - سعة تحمل

تم تصميمه لتحمل الأحمال العمودية العالية أثناء تشغيل الرافعة ، ويتميز ببنية مستقرة ، مما يجعله مثاليًا للمهام الثقيلة المستمرة.

تكوينات حافة متنوعة

متوفر في كل من الهياكل الواحدة - الحافة والمزدوجة ، فهي تلبي فترات مختلفة وظروف التشغيل ، مما يمنع بشكل فعال انحراف.

مواد القوة العالية

تم تصميم العجلات من فولاذ سبيكة عالي القوة مثل ZG 340 - 640 و 42Crmo و 65mn ، مما يوفر مقاومة ممتازة للارتداء والتأثير.

تصميم قابل للتخصيص

يمكن تخصيص المعلمات مثل قطر العجلات ، وعرض الحافة ، وعرض الأخدود المسار بناءً على نموذج المسار أو العميل - الرسومات المقدمة.

بنية مضغوطة وسهولة التثبيت

تم تصميم صندوق الحمل الزاوي بهيكل مضغوط ، ويشغل مساحة أقل. يمكن تثبيته بسهولة باستخدام البراغي ، وتعزيز كفاءة التجميع ودقة التركيز.

1. العجلات
العجلة دقة أو مزورة من الصلب عالي الجودة من السبائك (على سبيل المثال ، 42Crmo ، Zg 340-640) ، ومعالجة الحرارة لتعزيز صلابة السطح وقوة التعب. المقياس والشفة مصممة من CNC لضمان توافق السكك الحديدية وارتداء طويلة.

2. التصميم
متوفر في تكوينات أحادية النطق ومزدوجة. عادةً ما يتم استخدام عجلات المرشح المفرد في تطبيقات العربة قصيرة المدى ، في حين أن العجلات المزدوجة مناسبة للجسر الطويل أو الرافعات الجبرية لمنع انخفاض السلالات الجانبية.

3. بقلص محمل الإسكان
يوفر الإسكان المحمل على شكل L (الزاوية) قاعدة تصاعد صلبة تتمسح مباشرة إلى إطار الرافعة. إنه يقلل من متطلبات الآلات على شعاع الدعم وتبسيط التثبيت والصيانة.

4. العمود الفقري وحمل التجميع
يتم تركيب العجلة على عمود عالي القوة مع محامل كرات الأخدود العميقة أو محامل الأسطوانة الكروية ، وهذا يتوقف على متطلبات الحمل. المحامل مختومة وتشتريتها مسبقًا للحياة الممتدة وتقليل الصيانة.

5. التثبيت القدرة على التكيف
تم تصميم كتلة العجلات كوحدة معيارية مع أنماط ثقب الترباس القياسية ، مما يجعل من السهل استبدال أو تعديل التعديل التحديثي في ​​أنظمة الرافعة الموجودة. يضمن التصميم تحديد المواقع والمواءمة الدقيقة للحفاظ على سفر السكك الحديدية السلس.

يعد كتلة عجلة رافعة صندوق محمل الزاوية مكونًا مهمًا يستخدم على نطاق واسع في أنظمة محرك الأقراص من الرافعات الجسر والرافعات. إنه يخدم وظائف أساسية متعددة ، بما في ذلك تحمل الحمل الكامل للرافعة ، ونقل القوى الدافعة ، وامتصاص التأثير الأفقي أثناء الكبح ، وضمان سفر ناعم وموثوق على طول السكك الحديدية.

العجلة شحنة واحدةالتصميم مناسب بشكل مثالي لعمليات العربة في تطبيقات قصيرة ، حيث تكون الصلابة الهيكلية عالية والقوى الجانبية ضئيلة. إنه يضمن أداء مستقر مع الحفاظ على بصمة مضغوطة. في المقابل ، وعجلة شحنة مزدوجةتم تصميم التكوين لآليات سفر الرافعة الطويلة. إنه يوفر إرشادات جانبية محسّنة لمنع انحراف السلف بشكل فعال ، مما يجعله الحل الأمثل للعمليات الشاقة التي تنطوي على أحمال ديناميكية معقدة ومتطلبات هيكلية عالية.
